| 簡易説明 | 3段ゲージロールにて圧延した生地を スタンピングに依り成型する |
||||

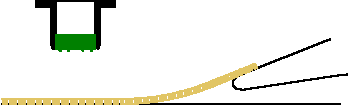

| 成型 イメージ |
 |
||||

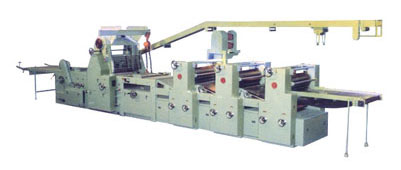

| 機械写真 |  |
||||
| 製品見本 |  |
||||

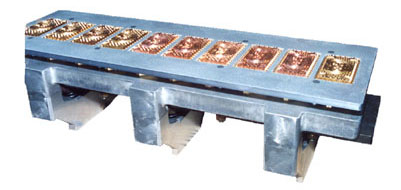

| 型写真 |  |
||||
| 特徴 | ■レシプロカッター 型打ち上下運動：エキセントリック機構 方送り運動：シンクロナイズ方式 型上下摺動部：自動給油方式 型打ち成型、模様押し等の微調整：運転中可能 メンテナンス、安全対策等完備 ■三段ゲージロール部 ロールはチルド鋼採用：ロール径＝φ300 超薄生地厚高精度可能 ロール間隙左右調整機構整備 各ロール比例変速機構装備 各ロール及びコンベヤー追従単独変速機構 各コンベヤー単独変速機構 コンベヤー先端部折りたたみ機構採用 スクラップ瞬時持ち上げ機構装備 |
||||
| 型式 | TYPE：CI-800--------型幅800mm TYPE：CI-1000-------型幅1000mm TYPE：CI-1200-------型幅1200mm |
||||
| 能力 | 型打ち回数：MAX220CUT/min 型送り幅：MAX220mm |
||||
| サイズ 手屑C/V も含む |
型式 | L(mm) | W(mm) | H(mm) | WEIGHT(kg) |
| CI-800 | 13600 | 2100 | 2400 | 8300 | |
| CI-1000 | 13600 | 2300 | 2400 | ||
| CI-1200 | 13600 | 2500 | 2400 | ||
